切削するサイズを決めたら、それに合わせてポリゴン数を下げて行く
実寸に合わせてSDivを下げる

ミルの切削できる細かさ以上に細分化してあってもデータ重くするだけで無駄なのでつ
ここら辺は経験則になってしまうので、各々の判断に任せる(ところで誰かやってますか?)

実際に切削するサイズにミルを合わせて検討したり








































サイズは厚み50mm 高さ90mm くらいに決定

SDivを切削に支障の無い限界まで下げたら、Tool->Make PolyMesh3D
53888ポリに納まった

Tool->Exportでオブジェクトファイルに

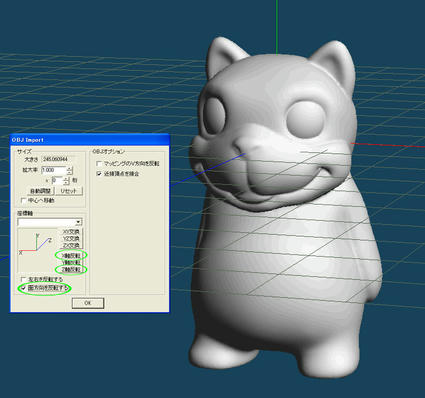

そしてメタセコで開く

※モデラはDXFじゃないと受付けてくれないのであった・・・・・・・・・

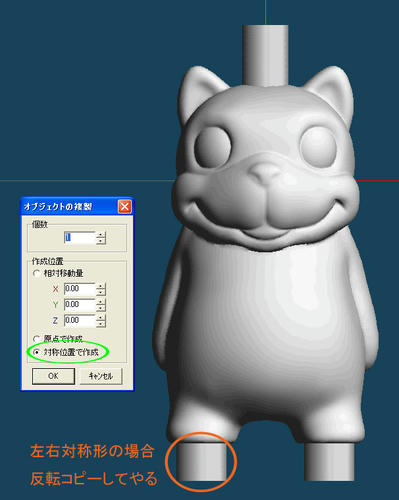

メタセコで両面切削の支えになる棒をくっつける
左右対称形ならば足の支えは一本作って、オブジェクトの複製->対称位置で作成で反転コピーしてやりましょう

こんな感じになったら、後はモデラプレイヤー4へデータを送る(DXFファイルで)

またそこでパスの計算やら、切削条件やら決めてやる必要があるのですが、めんどいから飛ばすw

立体出力完了したら画像載せまする
